概述
   LABN6-35型电压互感器为电磁式油纸绝缘、户外用全密封结构产品。用于设备最高电压为40.5kV,额定频率为50Hz或60Hz的交流电力系统中作电流、电能测量及继电保护装置供电用。
   该产品可带有3个或4个二次绕组,采用高导磁性能的微晶合金制造的二次测量绕俎,可保证测量精度达到0.2级或0.2S级。
   该产品储油柜采用铝合金加工,油箱采用优质钢板整体拉伸成型。无外露的密封结构,能延长密封圈老化周期,确保密封性能可靠。封闭型的结构,能保证绝缘油的运行质量,确保运行安全可靠。

使用环境
环境温度 最高气温:+40℃ 最低气温:-30℃ 日平均气温不超过+30℃
海拔不超过1000m(可提供特殊要求产品)
主要技术参数

序号 名称  单位  数据
 1  额定电压  kV  35
 2  额定一次电流  A  5、10、15、20、30、40、
 50、75、100、150、200、
 300、400、500、600、750、
 800、1000、1200、1500、2000
 3  额定二次电流  A  5
 4  准确级及负荷    0.2(0.2s)级 30VA 0.5 级 40VA
 10P1级 40VA 10P2级 30VA
 5  仪表保安系数    ≤10
 6  准确限值系数    ≥20
 7  总重  kg  190
订货须知
订货本型产品时,请详细说明下列各项
产品型号 额定电流比 准确级组合

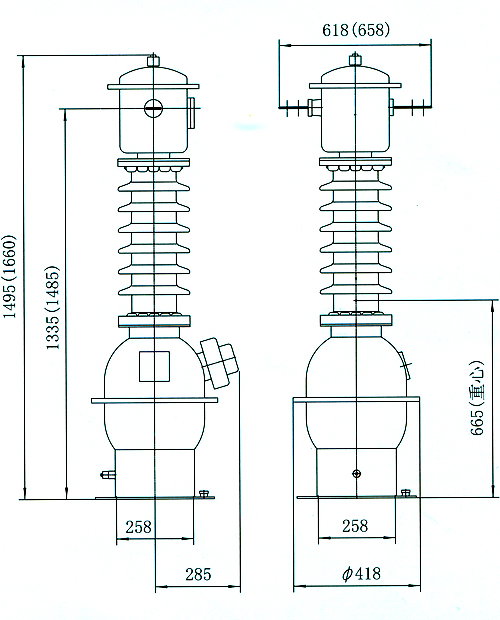

外形尺寸图
